【天正华意电气设备(鞍山市分公司)tianzh3611-75】是专业的电能质量分析仪生产厂家,我们支持定制加工,无论您的需求大小,我们都能满足。欢迎广大客户莅临指导参观,联系人:杨经理,地址:平度市平安路2号。

电能质量分析仪 键盘操作键盘共有30个键，分别为：开关、存储、查询、设置、切换、↑退出、自检、帮助、数字1、数字2（ABC）、数字3（DEF）、数字4（GHI）、数字5（JKL）、数字6（MNO）、数字7（PQRS）、数字8（TUV）、数字9（WXYZ）、数字0、小数点、＃、辅助功能建F1、F2、F3、F4、F5。各键功能如下：开关键：在台式设备此键为保留键，不起作用。↑、↓、←、→键：光标移动键；在主菜单中用来移动光标，使其指向某个功能菜单，按确认键即可进入相应的功能；在参数设置功能屏下上下键用来切换当前选项，左右键改变数值。另外，↓还可以用于显示子目录菜单。键：确认键；在主菜单下，按此键显示菜单子目录，在子目录下，按下此键即进入被选中的功能，另外，在输入某些参数时，开始输入和结束输入。退出键：返回键，按下此键均直接返回到主菜单。存储键：用来将测试结果存储为记录的形式。查询键：在主菜单按下此键直接进入功能屏。设置键：在主菜单按下此键直接进入功能屏。切换键：保留功能，暂不用。自检键：仪器调试过程中用来烧字库，此功能用户不需用到。帮助键：在主菜单按下此键直接进入功能屏。数字（字符）键：用来进行参数设置的输入（可输入数字或字符）。小数点键：用来在设置参数时输入小数点。＃键：保留功能，暂不用。F1、F2、F3、F4、F5键：辅助功能键（快捷键）。用来快速进入辅助功能界面或实现提示信息提示的相应功能。当5分钟内无按键按下时液晶自动进入省电模式显示，按任意键可恢复显示。

电能质量分析仪 国标查询”界面图十一、国标查询界面国标查询界面如右图所示为根据额定电压、短路容量、供电容量、协议容量（在“参数设置”里设置）设定值计算出的2~25次电压电流的谐波国际标准，谐波数值低于这个标准为符合国际标准。11．“移动存储”界面图十二、移动存储界面本界面用作将内置大容量数据存储卡的数据转存到U盘，界面中显示出仪器内部大容量存储卡中所存储的文件明细，并在提示行给出操作提示：按下[F1]复制当前文件，按[F2]复制所有文件，按[F3]删除所有文件。请注意；要确认文件正常复制后，才可选择删除文件，以避免有用的数据文件丢失。12．“磁盘查阅”界面图十三、磁盘查阅界面磁盘查阅界面如右图所示。此功能屏用来查看仪器内部存储器的内容，包括存储文件的名称、大小，总的磁盘容量和剩余的可用存储空间。13．“系统校准”界面生产厂商出厂前调试专用，用户不需了解。

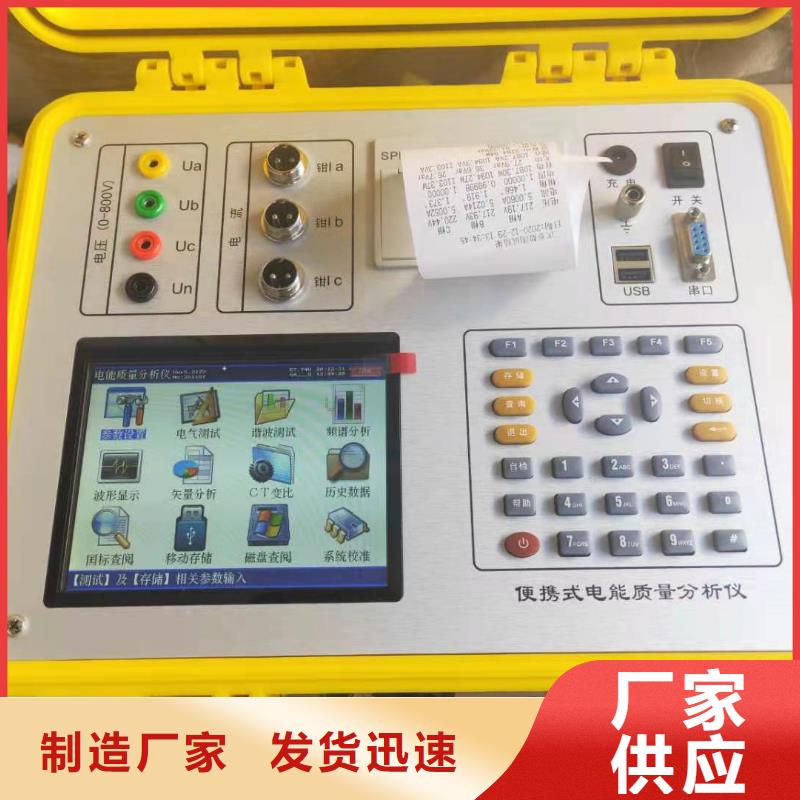

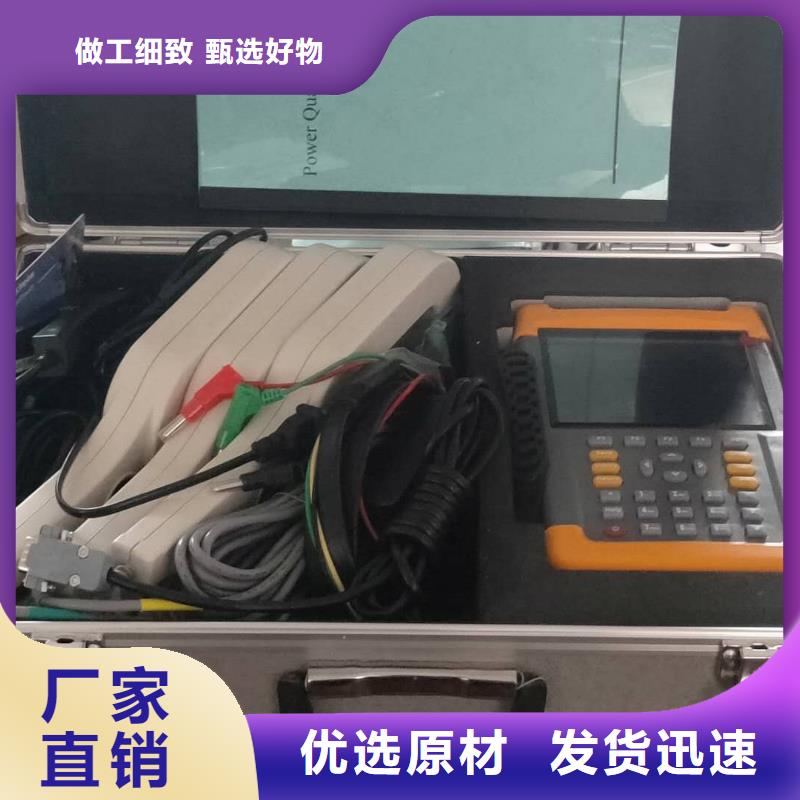

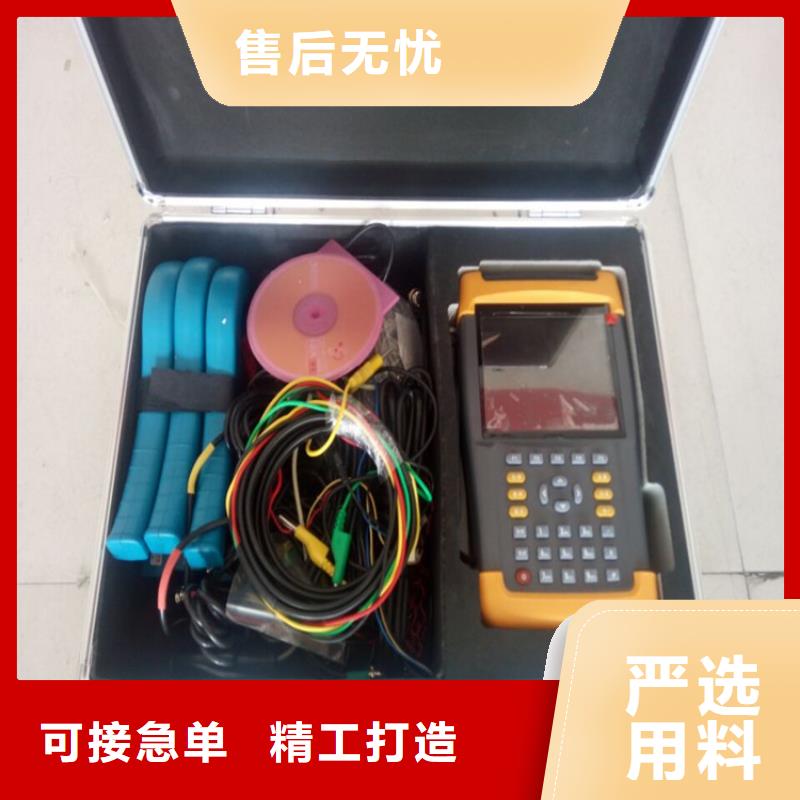

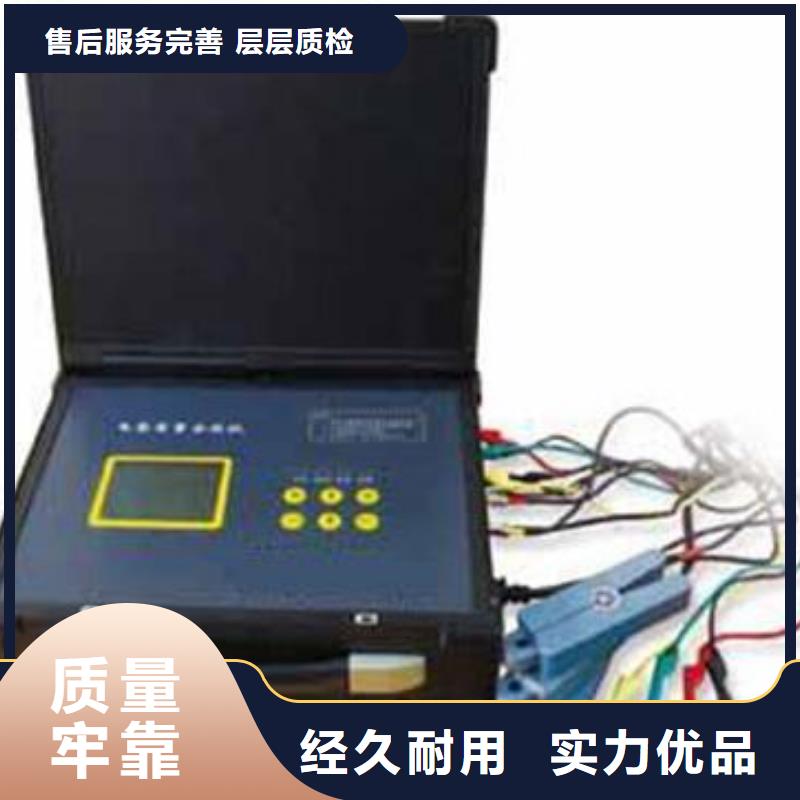

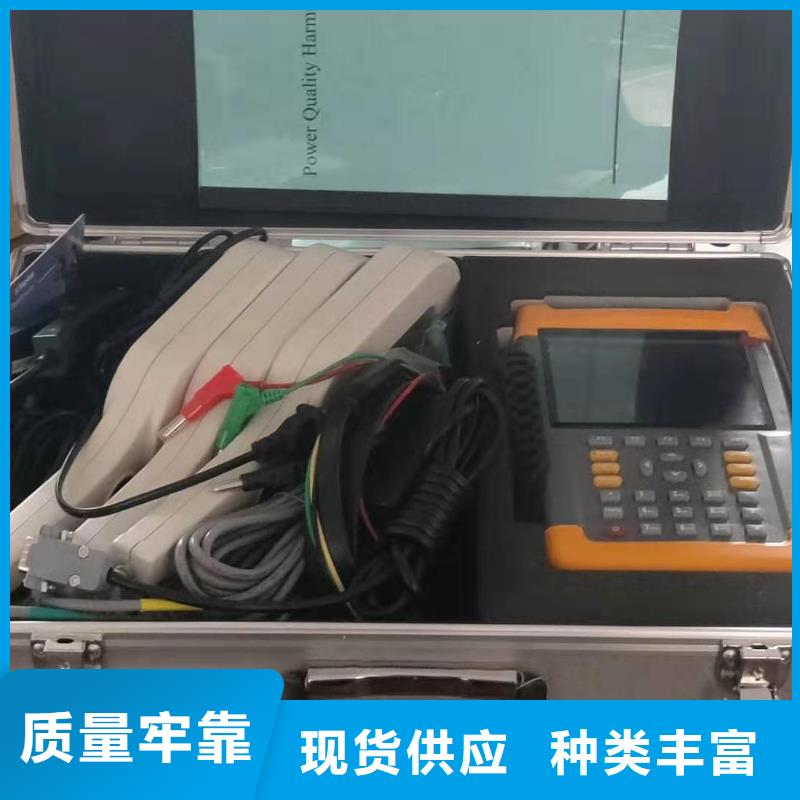

电能质量分析仪 结构外观仪器由主机和配件箱两部分组成，其中主机是仪器的核心，所有的电气部分安装在主机内部，其主机外箱采用高强度进口防水注塑机箱，坚固耐用，配件箱用来放置测试导线及工具。（一）、外型结构尺寸图一、主机与配件箱尺寸仪器外观正视如图二：图二、仪器正视图仪器面板左上方是电压端子、电流钳输入端口，上方中部是打印机，左下方是液晶显示屏，右下方是按键区，右上方是充电口、开关、USB口、232接口等其它端口区域。?电压电流输入端子包括：4个电压输入端子UA、UB、UC、UN；3个钳形电流互感器端口（A相钳、B相钳、C相钳）。?232串行口（用于上传保存的数据至计算机）；同时还可用来更新程序；注意：本接口与电脑的连接必须用随机配备的专用通讯电缆，普通串口线不适合本接口的使用。?充电器接口，用于连接充电器，当仪器电量不足时将充电器接到此接口给仪器进行充电。?电源开关用来控制仪器的开机或关机状态。?USB接口，通过专用数据线可连接电脑，将仪器内存储卡做为大容量移动存储器使用，可将存储的数据文件拷贝、备份。
